Pakiet MES Ciągłe odlewanie stali
Autorzy:
- prof. dr hab. inż. Zbigniew Malinowski
- dr hab. inż. dmytro Svyetlichnyy, prof. AGH
- dr hab. inż. Tadeusz Telejko, prof. AGH
- dr inż. Andrzej Gołdasz
- dr inż. Marcin Rywotycki
- dr inż. Jan Giełżecki
- dr inż. Beata Hadała
- dr inż. Marcin Hojny
Wymagania:
- Komputer zgodny z IBM PC
- System operacyjny: Windows 95/98/NT/2000/XP/Vista/7

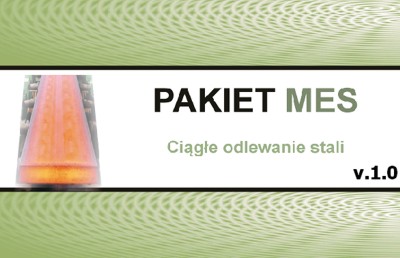

Okno główne programu:
Opis działania:
- Program umożliwia prowadzenie analizy pola temperatury oraz naprężeń i odkształceń pasma.
- Możliwa jest również analiza pola prędkości ciekłej stali w krystalizatorze jak również wyznaczenie pola sił elektromagnetycznych w krystalizatorze.
- Na bazie uzyskanych wyników pola temperatury możliwe jest modelowanie makrostruktury, co prowadzone jest w odrębnej aplikacji metodą automatów komórkowych.
- W programie zaimplementowano kryteria powszechnie wykorzystywane do analizy pekania.
Przykładowe wyniki:

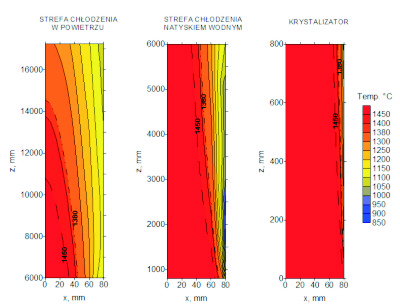

- Pole temperatury w przekroju wzdłużnym krzepnącego wlewka COS (160x160 mm)

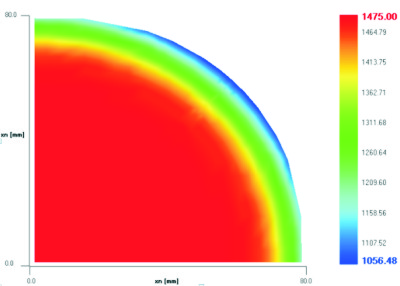

- Rozkład temperatury w przekroju poprzecznym wlewka COS 160 mm po wyjściu z krystalizatora

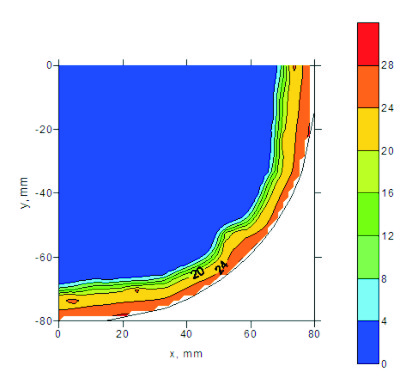

- Intensywność naprężeń w przekroju poprzecznym wlewka COS 160 mm po wyjściu z krystalizatora

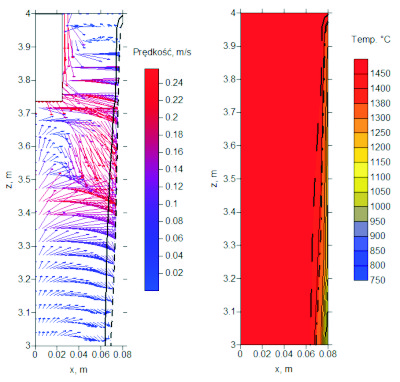

- Pole prędkości oraz pole temperatury w kierunku wzdłużnym krzepnącego wlewka o przekroju kwadratowym 160x160 mm w pobliżu dyszy zalewowej

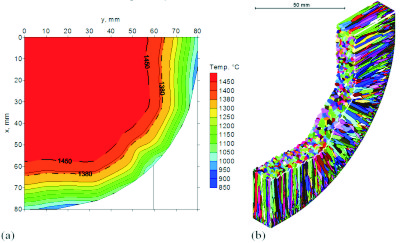

- Rozkład temperatury (a) i makrostruktura (b) w przekroju wlewku okrągłego
Wybrane publikacje:
- Zbigniew MALINOWSKI, Marcin RYWOTYCKI: Modeling of the strand and mold temperature in the continuous steel caster. Archives of Civil and Mechanical Engineering, 2009, vol. 9, no. 2, s.59-73.
- Tadeusz TELEJKO, Zbigniew MALINOWSKI, Marcin RYWOTYCKI: Analysis of heat transfer and fluid flow in continuous steel casting. Archives of Metallurgy and Materials, 2009, vol. 54, no. 3, s. 837-844.
- Zbigniew MALINOWSKI, Beata HADAŁA, Agnieszka CEBO-RUDNICKA, Andrzej GOŁDASZ: Comparison of the temperature field prediction by 2D and 3D finite element models in the continuous casting process. Metal 2010: 19th International Metallurgical and Materials Conference : May 18th-20th 2010, Roznov pod Radhostem, Czech Republic : conference proceedings, 2010, s. 53–57.
- Andrzej GOŁDASZ, Zbigniew MALINOWSKI, Beata HADAŁA, Marcin RYWOTYCKI: Modelowanie pola naprężeń we wlewku odlewanym w sposób ciągły, Hutnik Wiadomości Hutnicze, 2010, r. 76, nr 12, s.707–711.
- Andrzej GOŁDASZ, Zbigniew MALINOWSKI, Agnieszka CEBO-RUDNICKA, Beata HADAŁA: Wpływ promienia łuku na powstawanie naprężeń i odkształceń we wlewku odlewanym w sposób ciągły, Hutnik Wiadomości Hutnicze, 2010, r. 77, nr 4, s.186–191.
- Agnieszka CEBO-RUDNICKA, Zbigniew MALINOWSKI, Andrzej GOŁDASZ, Marcin RYWOTYCKI: Zastosowanie kryteriów pękania do analizy powstawania pęknięć wlewka ciągłego. Hutnik Wiadomości Hutnicze, 2010, r. 77, nr 11, s. 646–649.
